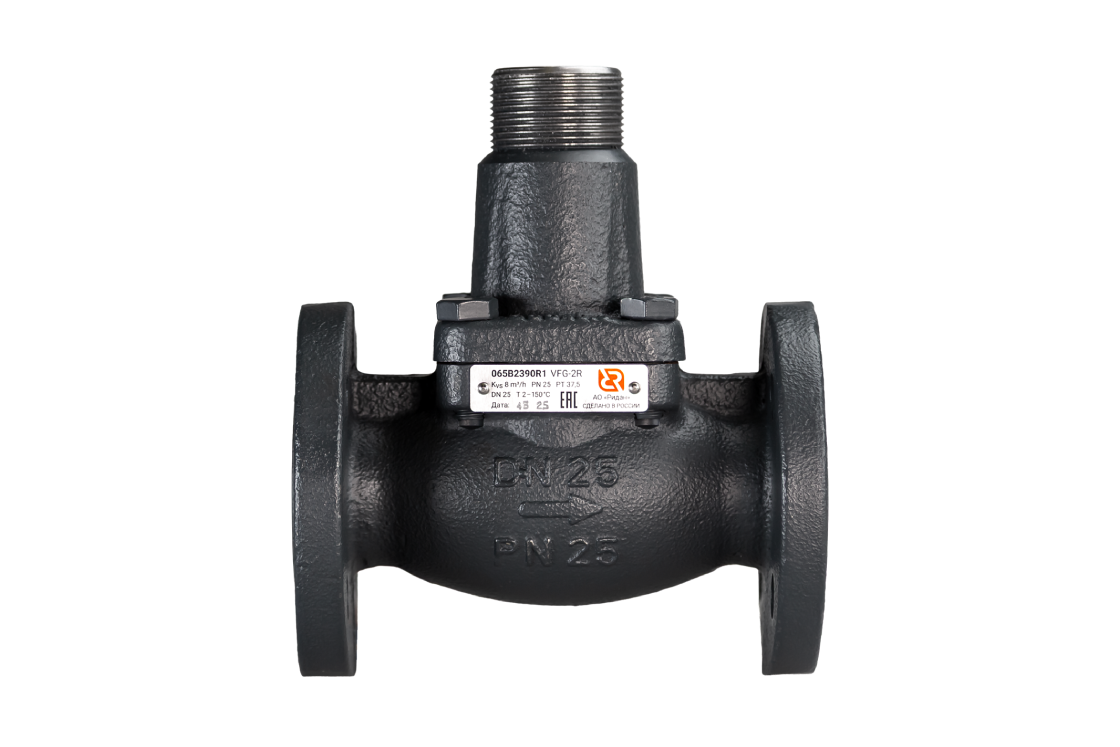

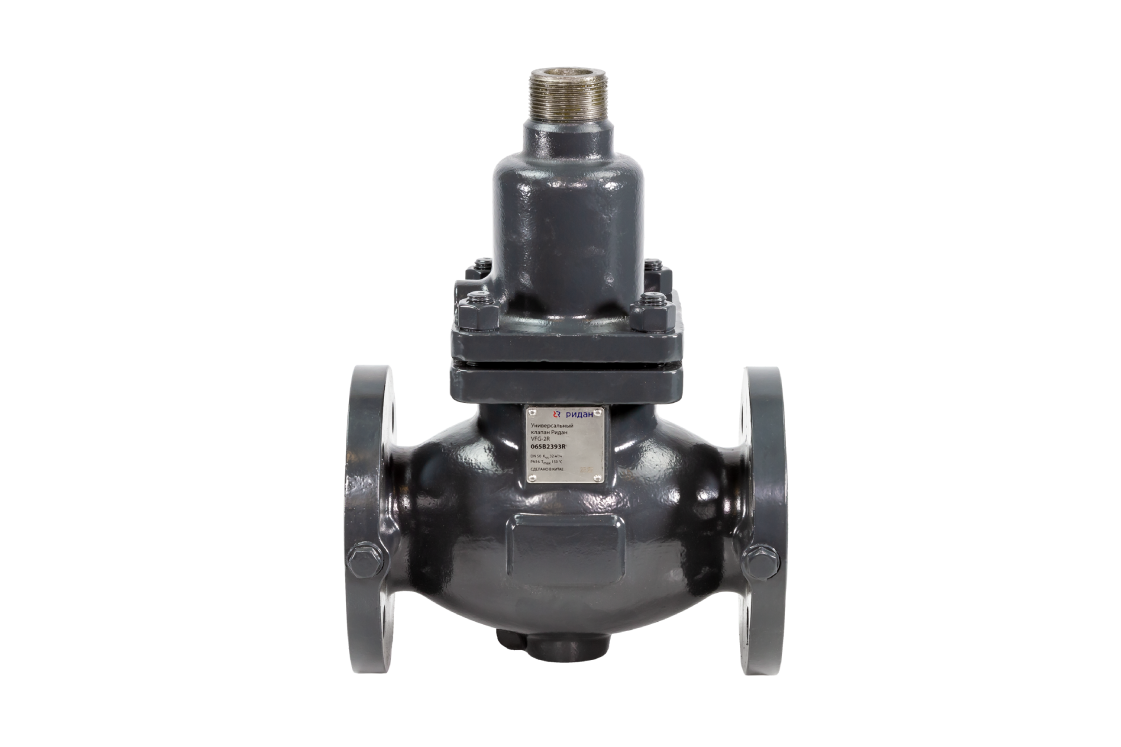

Клапан универсальный VFG-2R фланцевый Ридан
Клапан универсальный Ридан VFG-2R фланцевый, разгруженный для применения с регуляторами давления, перепада давления, температуры; регулируемая среда – вода и растворы гликоля до 30 %; PN = 16 бар; материал корпуса – углеродистая сталь.
С этим товаром часто покупают
Вопросы о товарах категории
12/24/36/48
Артикул: 003Z5773R
H, мм:
470
Рабочая среда:
Вода или 30% водный раствор гликоля, см. характеристики регулирующего клапана
Тип присоединения к трубопроводу:
фланцы по ГОСТ 33259
Температура рабочей среды, °С:
2–150 °С
Герметичность затвора (объем протечки / класс герметичности):
0,04%Kvs
На складе
381 617,15 ₽
без НДС
Артикул: 065B2386R1
H, мм:
177.4
Рабочая среда:
Вода или 30% водный раствор гликоля
Тип присоединения к трубопроводу:
фланцы по ГОСТ 33264
Температура рабочей среды, °С:
2–150 °С
Герметичность затвора (объем протечки / класс герметичности):
0,04%Kvs
На складе
94 570,25 ₽
без НДС
Артикул: 065B2387R1
H, мм:
177.4
Рабочая среда:
Вода или 30% водный раствор гликоля
Тип присоединения к трубопроводу:
фланцы по ГОСТ 33265
Температура рабочей среды, °С:
2–150 °С
Герметичность затвора (объем протечки / класс герметичности):
0,04%Kvs
На складе
94 570,25 ₽
без НДС
Артикул: 065B2388R1
H, мм:
177.4
Рабочая среда:
Вода или 30% водный раствор гликоля
Тип присоединения к трубопроводу:
фланцы по ГОСТ 33266
Температура рабочей среды, °С:
2–150 °С
Герметичность затвора (объем протечки / класс герметичности):
0,04%Kvs
На складе
94 570,25 ₽
без НДС
Артикул: 065B2389R1
H, мм:
182.3
Рабочая среда:
Вода или 30% водный раствор гликоля
Тип присоединения к трубопроводу:
фланцы по ГОСТ 33267
Температура рабочей среды, °С:
2–150 °С
Герметичность затвора (объем протечки / класс герметичности):
0,04%Kvs
На складе
103 359,70 ₽
без НДС
Артикул: 065B2390R1
H, мм:
187.3
Рабочая среда:
Вода или 30% водный раствор гликоля
Тип присоединения к трубопроводу:
фланцы по ГОСТ 33268
Температура рабочей среды, °С:
2–150 °С
Герметичность затвора (объем протечки / класс герметичности):
0,04%Kvs
На складе
108 585,30 ₽
без НДС
Артикул: 065B2388R
Рабочая среда:
Вода или 30% водный раствор гликоля
Тип присоединения к трубопроводу:
фланцы по ГОСТ 33259
Температура рабочей среды, °С:
2–150 °С
Герметичность затвора (объем протечки / класс герметичности):
0,04%Kvs
L, мм:
130
На складе
94 570,25 ₽
без НДС
Артикул: 065B2389R
Рабочая среда:
Вода или 30% водный раствор гликоля
Тип присоединения к трубопроводу:
фланцы по ГОСТ 33259
Температура рабочей среды, °С:
2–150 °С
Герметичность затвора (объем протечки / класс герметичности):
0,04%Kvs
L, мм:
150
На складе
103 359,70 ₽
без НДС
Артикул: 065B2390R
Рабочая среда:
Вода или 30% водный раствор гликоля
Тип присоединения к трубопроводу:
фланцы по ГОСТ 33259
Температура рабочей среды, °С:
2–150 °С
Герметичность затвора (объем протечки / класс герметичности):
0,04%Kvs
L, мм:
160
На складе
108 585,30 ₽
без НДС
Артикул: 065B2391R
Рабочая среда:
Вода или 30% водный раствор гликоля
Тип присоединения к трубопроводу:
фланцы по ГОСТ 33259
Температура рабочей среды, °С:
2–150 °С
Герметичность затвора (объем протечки / класс герметичности):
0,04%Kvs
L, мм:
180
На складе
124 281,65 ₽
без НДС
Артикул: 065B2392R
Рабочая среда:
Вода или 30% водный раствор гликоля
Тип присоединения к трубопроводу:
фланцы по ГОСТ 33259
Температура рабочей среды, °С:
2–150 °С
Герметичность затвора (объем протечки / класс герметичности):
0,04%Kvs
L, мм:
200
На складе
140 600,15 ₽
без НДС
Артикул: 065B2393R
Рабочая среда:
Вода или 30% водный раствор гликоля
Тип присоединения к трубопроводу:
фланцы по ГОСТ 33259
Температура рабочей среды, °С:
2–150 °С
Герметичность затвора (объем протечки / класс герметичности):
0,04%Kvs
L, мм:
230
На складе
167 376,75 ₽
без НДС
Артикул: 065B2394R
Рабочая среда:
Вода или 30% водный раствор гликоля
Тип присоединения к трубопроводу:
фланцы по ГОСТ 33259
Температура рабочей среды, °С:
2–150 °С
Герметичность затвора (объем протечки / класс герметичности):
0,04%Kvs
L, мм:
290
На складе
237 887,85 ₽
без НДС
Артикул: 065B2395R
Рабочая среда:
Вода или 30% водный раствор гликоля
Тип присоединения к трубопроводу:
фланцы по ГОСТ 33259
Температура рабочей среды, °С:
2–150 °С
Герметичность затвора (объем протечки / класс герметичности):
0,04%Kvs
L, мм:
310
На складе
249 605,20 ₽
без НДС
Артикул: 065B2396R
Рабочая среда:
Вода или 30% водный раствор гликоля
Тип присоединения к трубопроводу:
фланцы по ГОСТ 33259
Температура рабочей среды, °С:
2–150 °С
Герметичность затвора (объем протечки / класс герметичности):
0,04%Kvs
L, мм:
350
На складе
369 483,50 ₽
без НДС
Артикул: 065B2397R
Рабочая среда:
Вода или 30% водный раствор гликоля
Тип присоединения к трубопроводу:
фланцы по ГОСТ 33259
Температура рабочей среды, °С:
2–150 °С
Герметичность затвора (объем протечки / класс герметичности):
0,04%Kvs
L, мм:
400
На складе
597 333 ₽
без НДС
Артикул: 065B2398R
Рабочая среда:
Вода или 30% водный раствор гликоля
Тип присоединения к трубопроводу:
фланцы по ГОСТ 33259
Температура рабочей среды, °С:
2–150 °С
Герметичность затвора (объем протечки / класс герметичности):
0,04%Kvs
L, мм:
480
На складе
1 066 827,40 ₽
без НДС
Артикул: 065B2399R
Рабочая среда:
Вода или 30% водный раствор гликоля
Тип присоединения к трубопроводу:
фланцы по ГОСТ 33259
Температура рабочей среды, °С:
2–150 °С
Герметичность затвора (объем протечки / класс герметичности):
0,04%Kvs
L, мм:
600
На складе
1 777 137,55 ₽
без НДС
Артикул: 065B2400R
Рабочая среда:
Вода или 30% водный раствор гликоля
Тип присоединения к трубопроводу:
фланцы по ГОСТ 33259
Температура рабочей среды, °С:
2–150 °С
Герметичность затвора (объем протечки / класс герметичности):
0,04%Kvs
L, мм:
730
На складе
2 322 167,40 ₽
без НДС
Вопросы о товарах
Нужно подобрать замену товару 065B0776 и термоэлементу клапана VG ABT (40–90 °C, с защитной гильзой). Какие есть подходящие аналоги?
Рекомендуется следующий вариант замены:
для товара 065B0776 — регулирующий клапан Ридан VFG‑2R (артикул 065B2390R);
для термоэлемента клапана VG ABT — термостатический элемент (артикул 065‑4392R).
Какие аналоги клапанов APF и MNF на Ду80?
APF Ду80 → Замените на комплект 003Z5774R (Kvs 80).
MNF Ду80 → Замените на 003Z1063R.
Примечание: APF на Ду125 не выпускается. Для его замены потребуется подобрать комплект по каталогу (VFG-2R + AFP-R + 2x AF-R), уточнив Kvs и диапазон настройки.
Прошу предложить современную замену устаревшему терморегулятору прямого действия AVTB (арт. 003N0196).
Устройство заменяется на связку из регулирующего клапана и термостатической головки:
Клапан VFG-2R (арт. 065B2388R, DN15, PN16, фланец).
Термоэлемент AFT-06R (арт. 065-4392R) с диапазоном 40-110°C.
Какой комплект «Ридан» может заменить клапан HYDRO-DFC100 (DN65, настройка 20-100кПа, фланец)?
Функциональным аналогом является узел, собираемый из следующих компонентов:
Клапан VFG-2R (или аналогичный): 065B2394R
Регулирующий блок AFP-R: 003G1016R
Импульсные трубки AF-R: 003G1391R (количество — 2 шт.)
Критически важный момент: Фланцевые соединения для монтажа клапана не входят в комплект поставки «Ридан» и должны быть подобраны и приобретены заказчиком отдельно, так как компания их не производит.
Ошибка в закупке: вместо регулятора перепада давления (AFP-R) приобретен регулятор давления (AFA-R). Вопрос о взаимозаменяемости.
Эти устройства имеют принципиально разные функции и не являются взаимозаменяемыми. AFP-R регулирует разность (перепад) давлений между двумя линиями, в то время как AFA-R регулирует абсолютное давление в одной линии. Использование AFA-R вместо AFP-R приведет к некорректной работе системы. Для соблюдения проектных требований необходимо заменить регулятор на AFP-R.
Объясните функциональное различие регуляторов перепада и перепуска, их отличие от регуляторов давления.
И регулятор перепада (РПД), и регулятор перепуска поддерживают постоянную разность давлений (dP), а не абсолютное значение. Их отличие — в цели и месте:
РПД — это «страж входа». Он стоит на вводе в систему и, закрываясь, гасит избыточный перепад, чтобы у потребителей не было излишнего напора.
Регулятор перепуска — это «предохранительный клапан» для оборудования. Он стоит параллельно насосу или теплообменнику и, открываясь, сбрасывает через байпас излишний поток, чтобы на оборудовании не возникло опасного перепада.
Таким образом, оба они компенсируют избыток перепада, но делают это противоположными действиями клапана и в разных местах системы.
