Контроллеры серии ECL-3R Ридан
Контроллер ECL-3R представляет собой электронный регулятор, предназначенный для использования в системах теплоснабжения зданий с централизованной подачей тепла. ECL-3R обеспечивает управление системой отопления, включая контур подпитки, и системой горячего водоснабжения. В регулировании температуры подачи отопления используется погодозависимая схема на основе измерений температуры наружного воздуха и температурного графика.
Вопросы о товарах категории
12/24/36/48

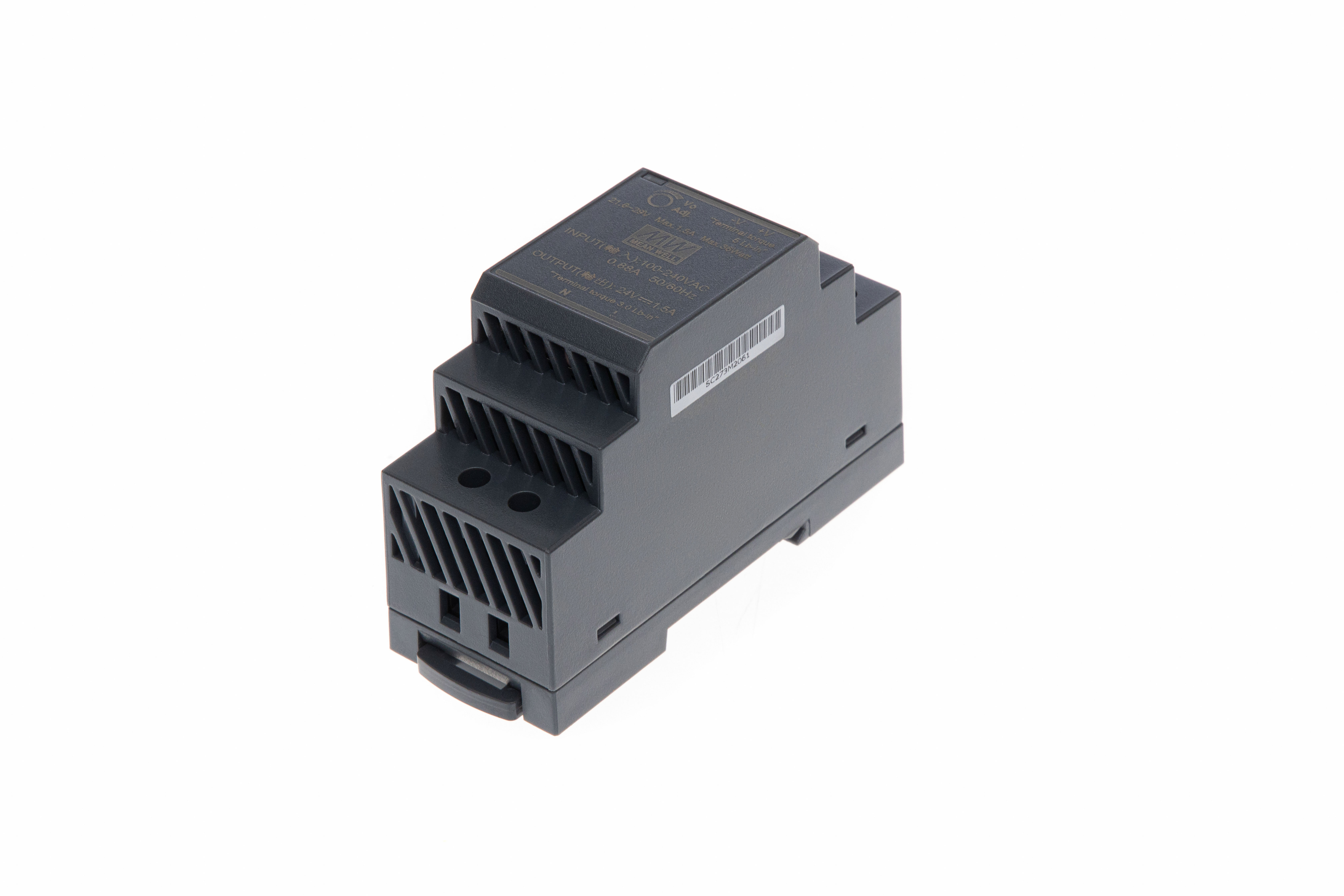

Артикул: 082X9190R
Мощность, Вт:
36
EAN (single-pack):
4620003282102
Размер, мм:
35x90x54.5
Выходной ток, А:
1.5
Выходное напряжение, В:
24
На складе
5 750 ₽
без НДС
Артикул: 082X9191R
Мощность, Вт:
60
EAN (single-pack):
4620003282119
Размер, мм:
52.5x90x54.5
Выходной ток, А:
2.5
Выходное напряжение, В:
24
На складе
7 590 ₽
без НДС
Артикул: 087H3701R
Напряжение питания, В:
24V DC
IP:
31
Масса нетто, кг:
0.3
Температура окружающей среды (режим работы):
+7…+55
RTC - часы реального времени:
Резервное питание от встроенного аккумулятора не менее 28 дней
На складе
48 300 ₽
без НДС
Артикул: 087H3702R
Напряжение питания, В:
24V DC
IP:
31
Масса нетто, кг:
0.3
Температура окружающей среды (режим работы):
+7…+55
RTC - часы реального времени:
Резервное питание от встроенного аккумулятора не менее 28 дней
На складе
48 300 ₽
без НДС
Артикул: 087H3707R
На складе
Под заказ

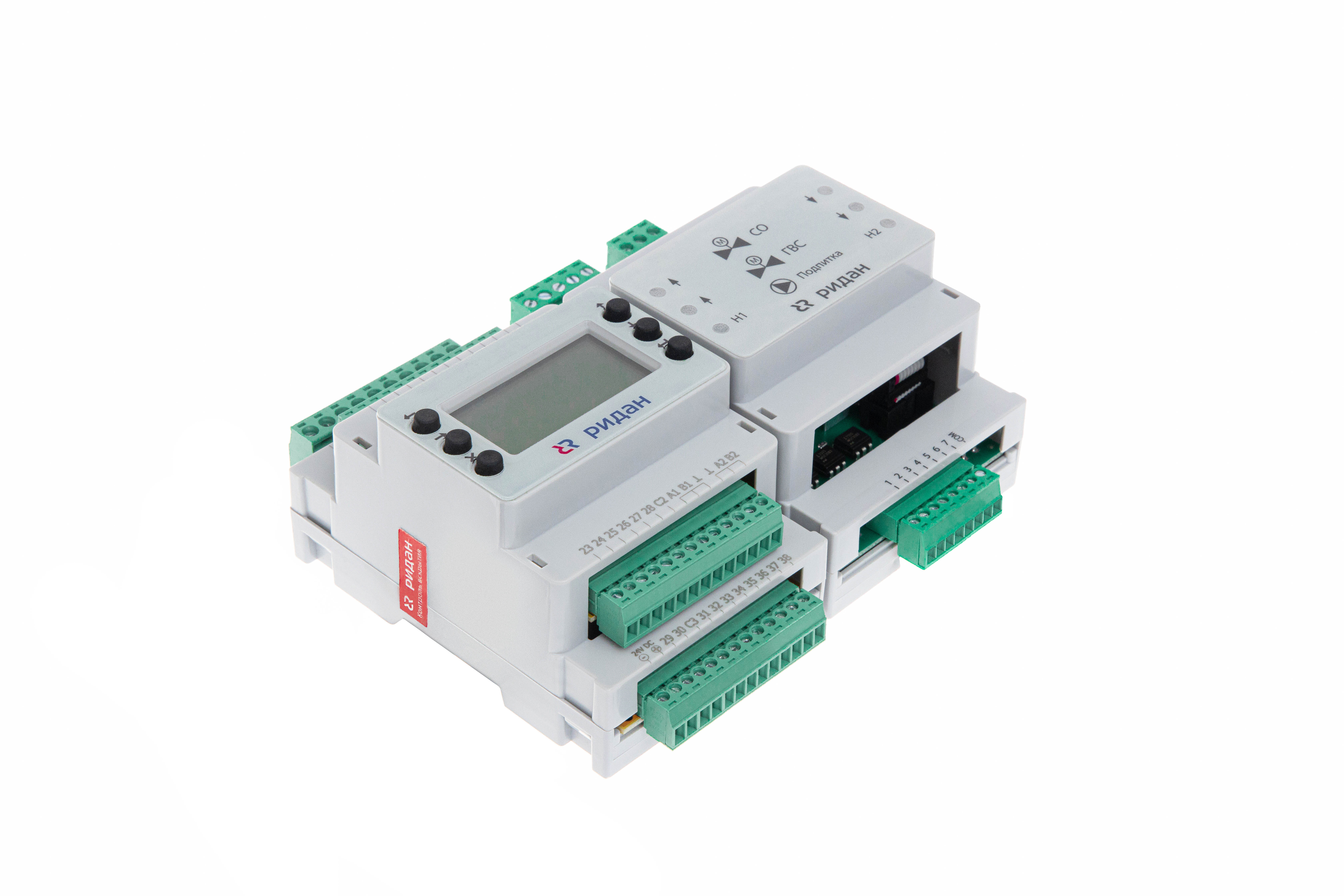

Артикул: 087H3803R
Напряжение питания, В:
24V DC
IP:
31
Масса нетто, кг:
0.3
Температура окружающей среды (режим работы):
+7…+55
RTC - часы реального времени:
Резервное питание от встроенного аккумулятора не менее 30 дней
На складе
119 634,50 ₽
без НДС
Артикул: 087H3803SET
Клеммы:
быстрозажимные, до 1,5 мм2
Внешний диаметр, мм:
10
Тип чувствительного элемента датчика:
Сильфон
Температура рабочей среды, °С:
-20°C … +120°C
Температура окружающей среды, °С:
-40°C … +65°C (на короткий период до +80°C)
На складе
131 560 ₽
без НДС

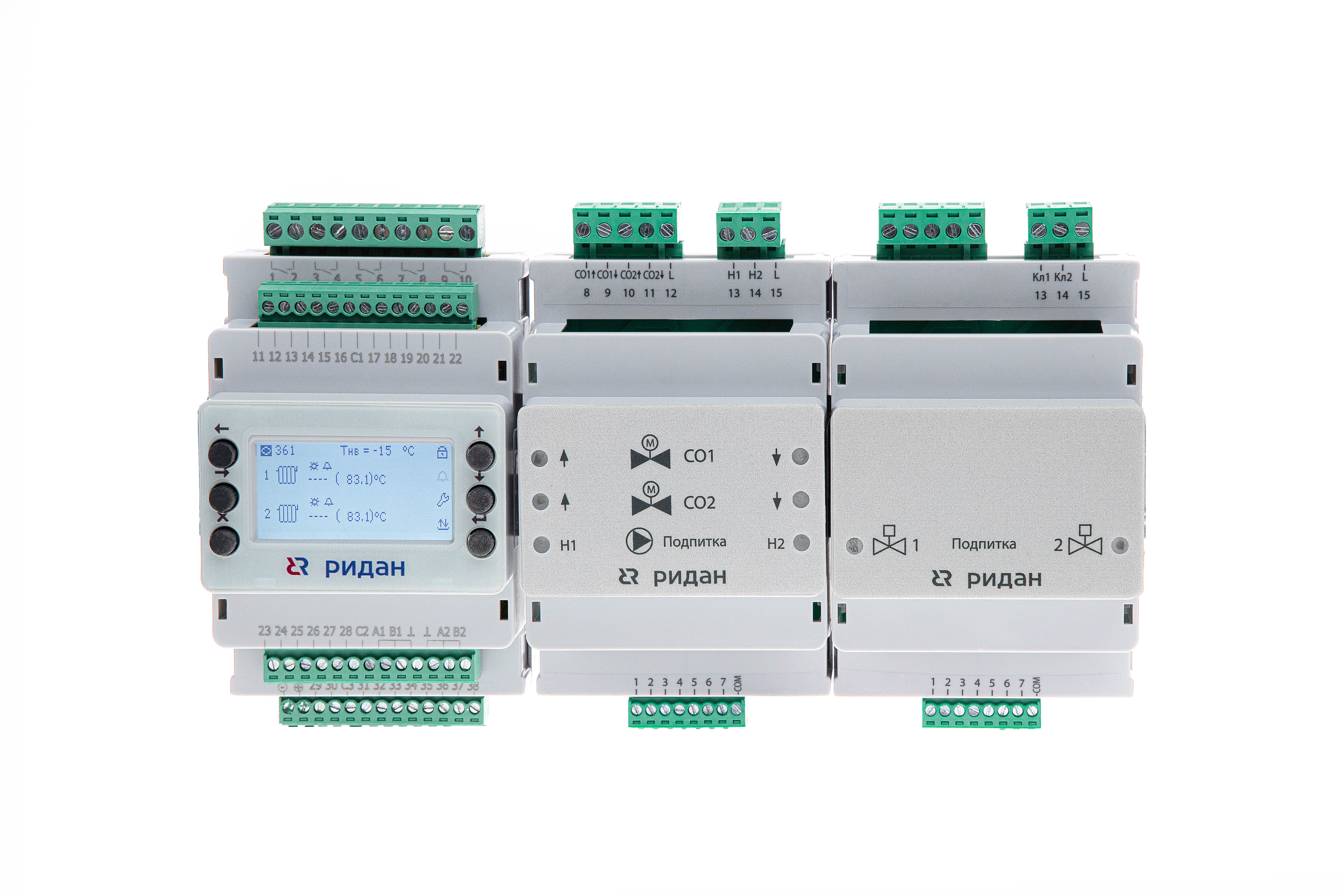

Артикул: 087H3804R
Напряжение питания, В:
24V DC
IP:
31
Дискретный выход:
описание
Дискретный вход:
описание
Масса нетто, кг:
0.3
На складе
119 634,50 ₽
без НДС
Артикул: 087H3805R
Напряжение питания, В:
24V DC
IP:
31
Масса нетто, кг:
0.3
Температура окружающей среды (режим работы):
+7…+55
RTC - часы реального времени:
Резервное питание от встроенного аккумулятора не менее 28 дней
На складе
63 825 ₽
без НДС

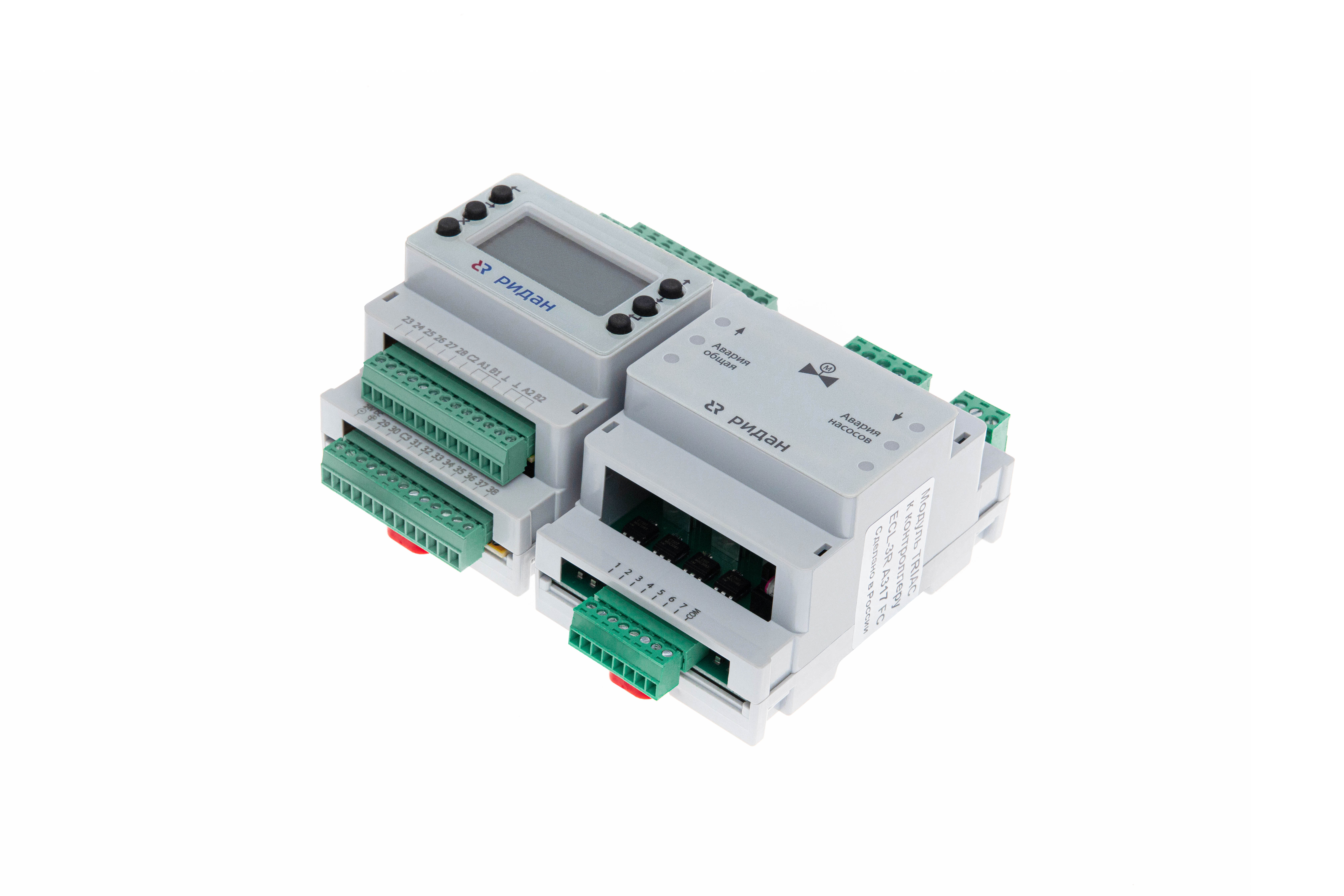

Артикул: 087H3807R
Напряжение питания, В:
24V DC
IP:
31
Масса нетто, кг:
0.3
Температура окружающей среды (режим работы):
+7…+55
RTC - часы реального времени:
Резервное питание от встроенного аккумулятора не менее 28 дней
На складе
63 825 ₽
без НДС

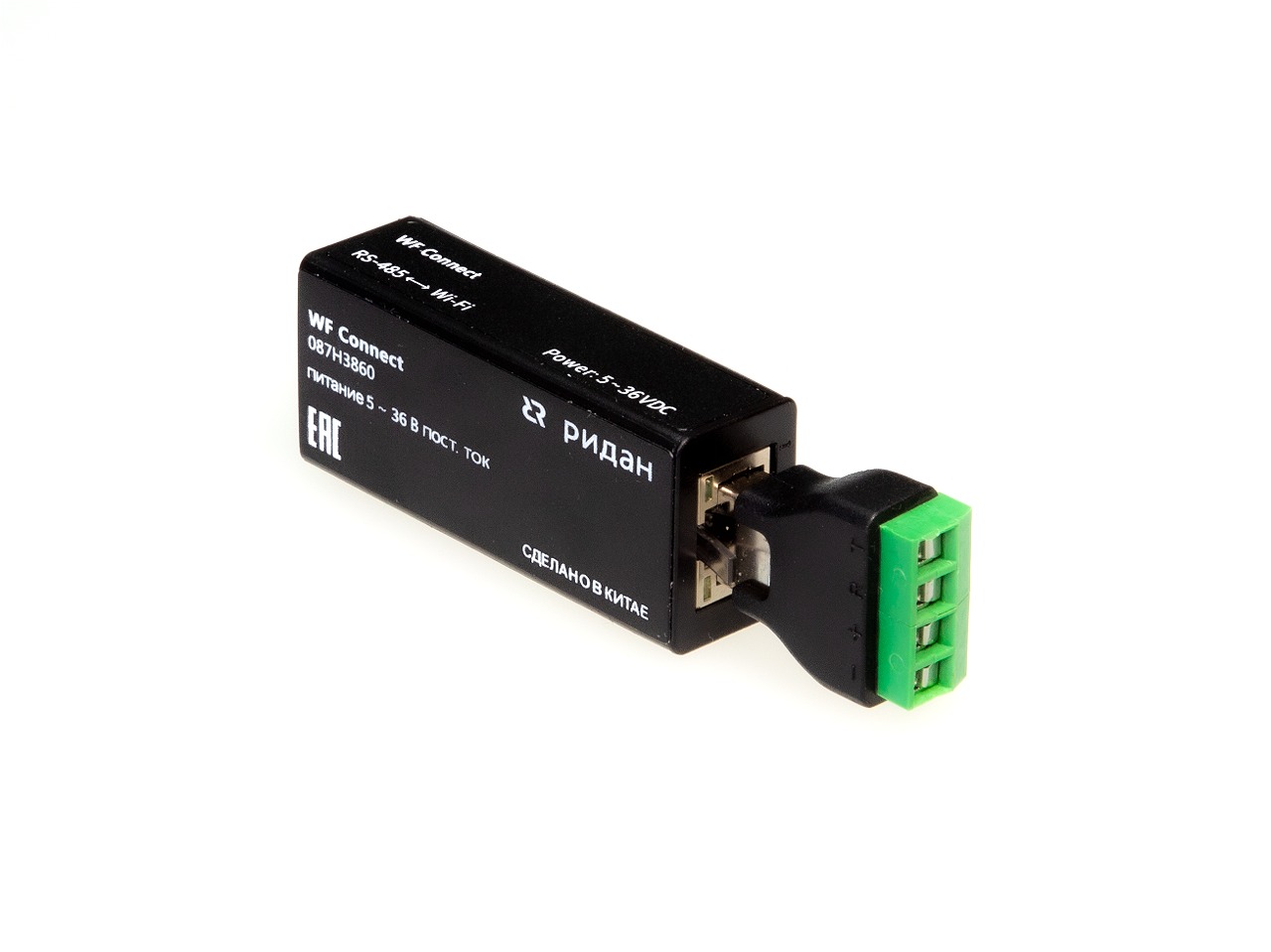

Артикул: 087H3860
Стандарт Wi-Fi:
802.11 b/g/n
Количество портов RS485:
1
Напряжение питания, В пост. Тока:
5 — 36
Уровень IP:
30
Габариты, мм:
18 х 26 х 61
На складе
5 000 ₽
без НДС
Вопросы о товарах
Интересуют особенности работы дискретных входов в контроллере ECL‑3R Pumps. Подскажите: можно ли поменять логику входов (НО ↔ НЗ) в настройках? какой тип сигнала (НО или НЗ) должен подаваться на входы для реле «Сухого хода» и реле перепада давления? связаны ли между собой клеммы С1, С2, С3 и имеют ли они связь с минусом питания?
В меню контроллера нет возможности инвертировать входы (переключить НО на НЗ и наоборот). Альтернативное решение — задействовать другой контакт на KPI.
Реле «Сухого хода» и реле перепада давления работают с контактом НО (нормально открытым).
Клеммы С1, С2, С3 являются минусовыми и электрически объединены с общим минусом питания. Их допустимо использовать в схеме в качестве общего минуса.
Какое количество и какие модели контроллеров лучше выбрать для автоматизации ИТП в здании с двумя зонами (по две системы отопления и ГВС, одна система вентиляции)? Есть ли возможность уменьшить число контроллеров? Как подключить датчик наружного воздуха и организовать взаимодействие контроллеров разных серий между собой?
Наиболее подходящий вариант — 3 контроллера ECL4. Их преимущество в том, что они позволяют передавать показания с одного датчика наружного воздуха внутри линейки.
Для контроллеров ECL 3R предусмотрена возможность объединения через RS485; датчик наружного воздуха можно подключить к любому из них.
Нельзя использовать контроллеры разных серий для совместного использования датчика наружного воздуха — обмен данными между сериями не поддерживается.
Серия ECL4 Control 368 после обновления прошивки даёт возможность реализовать все необходимые функции в единой системе с тремя контроллерами этой серии.
Можно ли в схеме подключения ECL‑3R Pumps к Cloud‑Control заменить ECL Connect на сетевой шлюз МКОН ОВЕН, который конвертирует Modbus RTU в TCP?
Нет, замена ECL Connect на сторонний шлюз (включая МКОН ОВЕН) невозможна. Система Cloud‑Control требует использования устройства, которое специально настроено для работы с ней и для считывания данных с контроллеров Ридан.
Необходимо понять, связаны ли между собой клеммы С1, С2, С3 и минус питания (−24 VDC) в контроллере ECL‑3R Pumps. Если связаны, можно ли задействовать эти клеммы как минусовой проводник в схеме?
Да, клеммы С1, С2 и С3 электрически связаны с минусовой клеммой питания (−24 VDC). Эти клеммы — общие минусовые выводы, и их можно использовать в схеме в качестве минуса питания. По своему функционалу они полностью эквивалентны минусу блока питания контроллера.
Подбор аналогов из линейки «Ридан» для контроллера Danfoss ECL 110 и электрического привода Danfoss AMV 10.
Аналог терморегулятора: Для замены ECL Comfort 110 предлагается контроллер ECL-3R 368 (087H3803R). Важно учесть, что в отличие от исходной модели, он требует отдельного блока питания (например, 082X9190R).
Аналог привода: Привод AMV 10 можно заменить на 082G6011R (ARV-1000R). Данная замена не является универсальной: она корректна только для клапанов VFM-2R или VB-2R с Ду ≤ 50. Для монтажа обязателен адаптер 065Z0311R.
Чем заменить устаревшие Danfoss 087H3040 и 087H3810? Какие данные нужны для подбора?
Эти коды — это старый комплект (контроллер+ключ) на 2 контура (отопление и ГВС). Прямого аналога сейчас нет. Предлагается схема из двух контроллеров: один (типа 368) на СО+ГВС, второй (ECL-3R 331 FC) на отопление с поддержанием давления. Датчики ко всем контроллерам нужно подбирать отдельно.
Запрос на аналог «Ридан» для электронного регулятора Danfoss ECL 301, используемого в узле с исполнительными устройствами.
В качестве функциональной замены регулятора ECL 301 (087B1834) рекомендуется использовать контроллер ECL‑3R 368 (арт. 087H3803R). Важное отличие: данный контроллер требует внешнего источника питания 24В, для чего необходим отдельный блок питания 082X9190R. Вместе они образуют полноценный аналог исходного устройства.
