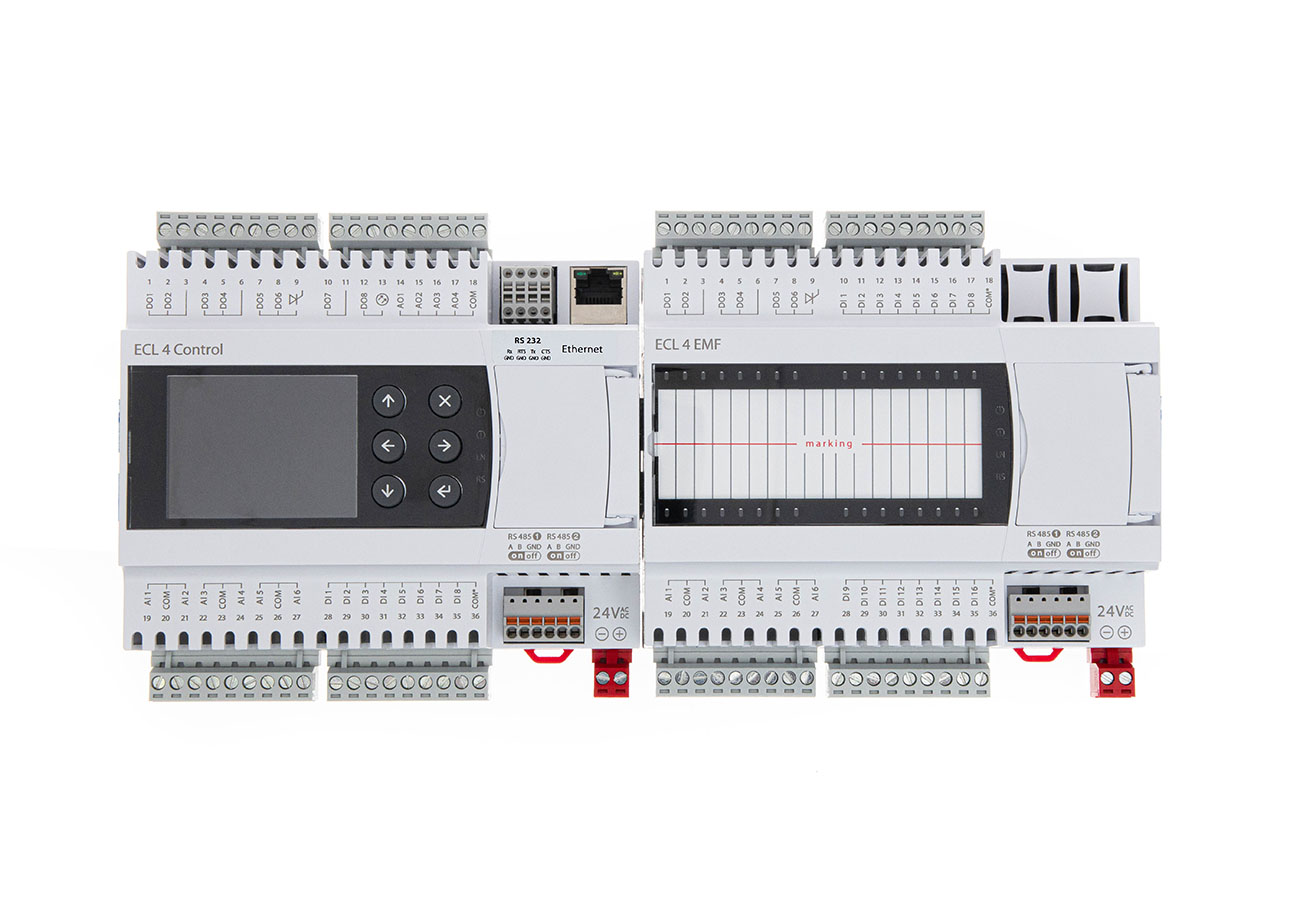

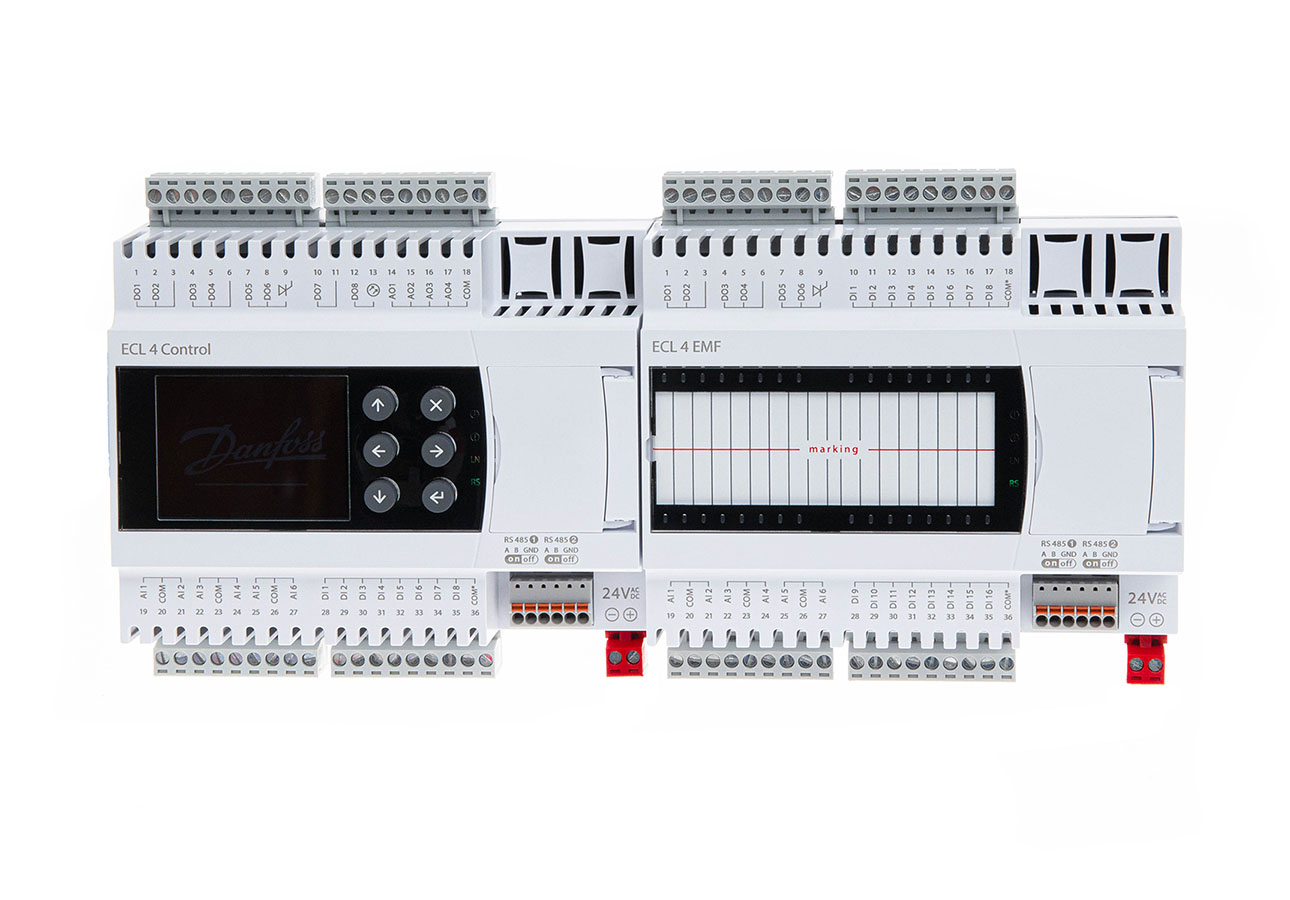

Контроллеры серии ECL

В контроллере ECL310 релейный выход R6 срабатывает при любой аварии — пользователь не имеет возможности выбрать отдельные события для его активации. Все ошибки, зафиксированные в программе ключа, считаются аварийными. Чтобы узнать причину аварии, нужно посмотреть данные на дисплее контроллера. ПО ECL Tool не поддерживает функцию построения графиков. Для визуализации параметров в виде графиков необходимо использовать другое программное обеспечение, предназначенное для новых моделей устройств.

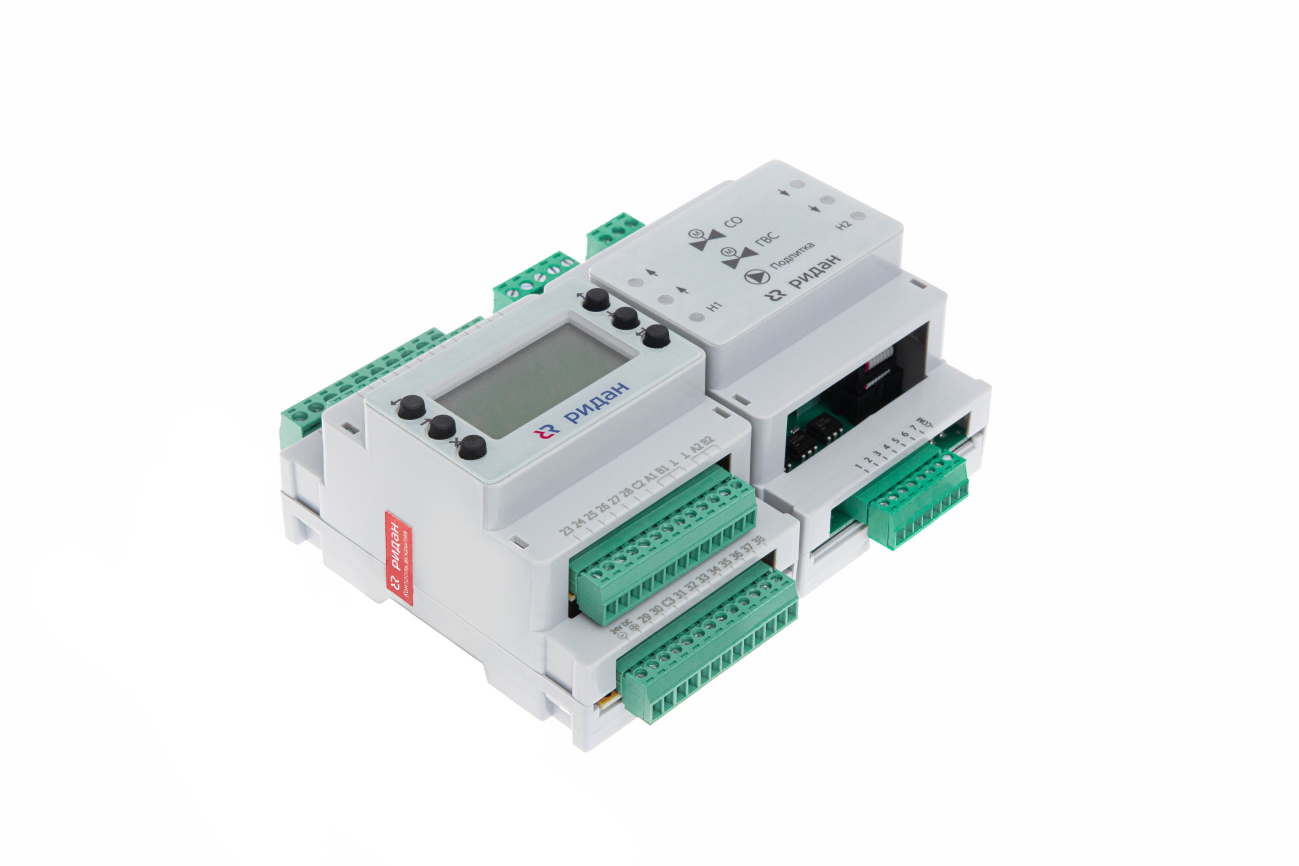

В контроллере ECL310 резервирование настроек и работа релейных выходов регулируются типом ключа. Если схема ключа не предусматривает сигнал на определённых клеммах, сторонние сигналы подключать нельзя. Работа релейных выходов: реле R6 предназначено для сигнализации общей аварии — при любой внутренней аварии оно активируется, а на дисплее появляется символ (колокольчик); пользователь не может настроить R6 на срабатывание при конкретных событиях — реле реагирует на все аварийные ситуации, зарегистрированные системой. Что касается ПО ECL Tool, оно не поддерживает построение графиков, но даёт возможность экспортировать логи в формате .xls. Для графического отображения параметров следует использовать специализированное ПО, предназначенное для новых моделей контроллеров (например, Ридан‑ECL‑3R).

Такой механизм не работает. Установка или извлечение прошивки (проекта) через ECL Tool возможна исключительно при наличии USB‑ключа приложения. Без ключа выполнить указанные действия нельзя.

Копирование настроек: запись приложения возможна только с ключа программирования в контроллер (например, ключ версии 1.62 → контроллер версии 2.15). Перенос данных с контроллера на ключ не поддерживается. Версия ключа после записи остаётся без изменений. Нейтральная зона: это диапазон температур, в котором исполнительное устройство не реагирует на изменения (зона нечувствительности). Минимальное значение — 1 градус (уменьшить нельзя). Зона симметрична относительно уставки. Релейные входы и выходы: релейные входы — сухие контакты для подачи сигнала на контроллер, нагрузка не требуется; символ «колокольчик» на релейных выходах указывает на аварийный сигнал; особенности подключения и функционал зависят от версии ключа — см. инструкцию.

Настройка ограничения температуры подачи требует учёта реальных показаний температуры. Если датчик расположен в обратке, это накладывает дополнительные требования к калибровке системы. Для работы с ECL310 разрешён только двухпроводной датчик Pt1000. Датчик Ni1000 не совместим с контроллером — его использование вызовет значительные погрешности. Типы датчиков NTC и KTY не рекомендованы для подключения к ECL310. Подбор аналога датчика или гильзы следует осуществлять на основании каталога производителя.

Чтобы ограничить температуру подачи, нужно учитывать данные датчика в обратке и задать в контроллере предельно допустимое значение температуры. Это критически важно для предотвращения перегрева бассейна и риска ошпаривания. ПИ‑регулятор необходимо настроить на «медленный» режим для стабильной работы системы. ECL310 поддерживает только двухпроводную схему подключения датчиков. Подключение двух датчиков Pt1000 по трёхпроводной схеме к одному входу не предусмотрено. Датчик Ni1000‑LG несовместим с ECL310 — его использование приведёт к серьёзным погрешностям из‑за несоответствия температурных характеристик. Единственно допустимый вариант — датчики Pt1000 из каталога производителя. Другие типы датчиков имеют специфические области применения: NTC (оксидная керамика) — для точных измерений в узком температурном диапазоне; KTY (легированный кремний) — для измерений с линейной зависимостью; T1 (PTC) (титанат бария) — для защиты от перегрева.

Карта MODBUS‑регистров действительно существует для всех версий, но её предоставление зависит от версии установленного ключа. Важно учесть, что для вентиляционных систем чаще используется контроллер ECL‑3R AHU, а не ECL310. Для получения карты необходимо: выяснить, какая версия ключа установлена; загрузить карту регистров, соответствующую этой версии.

В контроллере ECL310 после замены клапана нужно: убедиться, что длина перемещения штока соответствует требованиям; при необходимости отрегулировать скорость перемещения штока. Для электропривода AMV20 критически важны следующие параметры: автонастройка; зона пропорциональности; время интегрирования; нейтральная зона и др. Ключевые параметры ПИД‑регулятора для повышения точности регулирования: коэффициент пропорциональности (первичная настройка); время интегрирования (вторичная корректировка при необходимости). Важно: если температура не достигает заданных значений, скорее всего, проблема в отсутствии циркуляции (например, задвижка в греющем контуре закрыта), а не в настройках ПИД‑регулятора.

Выход A1 и датчик S8 задействованы в контроле потока воды. S8 представляет собой реле протока — устройство, фиксирующее наличие движения воды в системе. В случае значительного водоразбора датчик S8 обнаруживает поток, после чего контроллер открывает клапан на внешнем контуре перед теплообменником — это помогает избежать снижения температуры. Термин «реле протока» для S8 более корректен, чем «реле подпитки», поскольку устройство не управляет подпиткой, а лишь фиксирует поток. Контроль давления не входит в функционал реле протока — оно реагирует исключительно на наличие потока. Использование паспортного реле протока в роли датчика S8 с ECL310 допустимо. Направление потока определяется по маркировке на обратном клапане (от белого к чёрному треугольнику). Работа обратного клапана: при превышении давления в ХВС над давлением в ГВС клапан открывается, создавая поток для подпитки, который регистрируется датчиком S8.

Нет, кабель для подключения в комплект поставки не включён. Контроллер монтируется в клеммную панель посредством защёлок, без использования отдельного кабеля.

Поскольку блок питания 082X9190R монтируется внутри электрощита и не оснащён самостоятельным корпусом, его IP‑класс не определяется автономно. Уровень защиты от пыли и влаги в этом случае полностью зависит от IP‑класса щита, в который он встроен. По этой причине документация с отдельным указанием IP‑класса для данного блока не предусмотрена и не выдаётся.

Рассмотрите следующие альтернативные решения: Клапан VFM‑2 с приводом ARV. Клапан VRB‑2R в сочетании с приводом AMV и контроллером ECL. Клапан VFG‑2R с приводом AFT‑06R.
