Электроприводы серии AMВ для поворотных регулирующих клапанов Ридан
Привод электрический поворотный Ридан AMB предназначен для управления шаровыми кранами Ридан AMZ-112R, AMZ-113R и поворотными клапанами Ридан HRB-3R, HFE-3R при регулировании температуры в системах централизованного теплоснабжения.
Привод электрический поворотный Ридан AMB-162R и AMB-182R предназначен для управления шаровыми кранами Ридан AMZ-112R, AMZ-113R и поворотными клапанами Ридан HRB-3R, HFE-3R при регулировании температуры в системах централизованного теплоснабжения.
Преимущества:
- Индикатор текущего положения клапана.
- Ручной режим управления клапаном. Активируется с помощью встроенного переключателя.
- Бесшумная и надежная работа.
- Имеют DIP-переключатели скорости.
Основные характеристики:
- Номинальное напряжение:
- 24 В перем., 50/60 Гц — импульсный;
- 230 В перем., 50/60 Гц — импульсный;
- 24 В перем./пост. — аналоговый.
- Крутящий момент: 10/20 Нм.
- Угол поворота 90°.
- Время поворота на 90°: 60 и 120 сек. / 150 сек.(возможность изменения скорости благодаря DIP-переключателям для аналоговой версии).
- Сигнал управления:
- импульсный;
- аналоговый (0–10 В).
Вопросы о товарах категории
12/24/36/48
Артикул: 082H0212R
Концевой выключатель:
да (начиная с 03/24)
Масса, кг, не более:
0,45
Максимальная температура теплоносителя, °C:
110
Крутящий момент, Н*м:
10
Класс защиты:
IP42 в соответствии с EN 60529
На складе
6 200 ₽
без НДС
Артикул: 082H0213R
Концевой выключатель:
да (начиная с 03/24)
Масса, кг, не более:
0,45
Максимальная температура теплоносителя, °C:
110
Крутящий момент, Н*м:
10
Класс защиты:
IP42 в соответствии с EN 60529
На складе
19 432,70 ₽
без НДС
Артикул: 082H0214R
Концевой выключатель:
да
Масса, кг, не более:
0,45
Максимальная температура теплоносителя, °C:
110
Крутящий момент, Н*м:
10
Класс защиты:
IP42 в соответствии с EN 60529
На складе
23 565,80 ₽
без НДС
Артикул: 082H0215R
Концевой выключатель:
да
Масса, кг, не более:
0,45
Максимальная температура теплоносителя, °C:
110
Крутящий момент, Н*м:
10
Класс защиты:
IP42 в соответствии с EN 60529
На складе
21 084,10 ₽
без НДС
Артикул: 082H0222R
Концевой выключатель:
да (начиная с 03/24)
Масса, кг, не более:
0,45
Максимальная температура теплоносителя, °C:
110
Крутящий момент, Н*м:
10
Класс защиты:
IP42 в соответствии с EN 60529
На складе
17 873,30 ₽
без НДС
Артикул: 082H0223R
Концевой выключатель:
да (начиная с 03/24)
Масса, кг, не более:
0,45
Максимальная температура теплоносителя, °C:
110
Крутящий момент, Н*м:
10
Класс защиты:
IP42 в соответствии с EN 60529
На складе
18 255,10 ₽
без НДС
Артикул: 082H0224R
Концевой выключатель:
да
Масса, кг, не более:
0,45
Максимальная температура теплоносителя, °C:
110
Крутящий момент, Н*м:
10
Класс защиты:
IP42 в соответствии с EN 60529
На складе
23 565,80 ₽
без НДС
Артикул: 082H0225R
Концевой выключатель:
да
Масса, кг, не более:
0,45
Максимальная температура теплоносителя, °C:
110
Крутящий момент, Н*м:
10
Класс защиты:
IP42 в соответствии с EN 60529
На складе
21 084,10 ₽
без НДС
Артикул: 082H0230R
Концевой выключатель:
нет
Масса, кг, не более:
0,45
Максимальная температура теплоносителя, °C:
110
Крутящий момент, Н*м:
10
Класс защиты:
IP42 в соответствии с EN 60529
На складе
26 336,15 ₽
без НДС
Артикул: 082H0236R
Масса, кг, не более:
0,9
Максимальная температура теплоносителя, °C:
110
Крутящий момент, Н*м:
20
Класс защиты:
IP54
Питающее напряжение, В:
24 В пер. тока/пост. Тока
На складе
27 802,40 ₽
без НДС

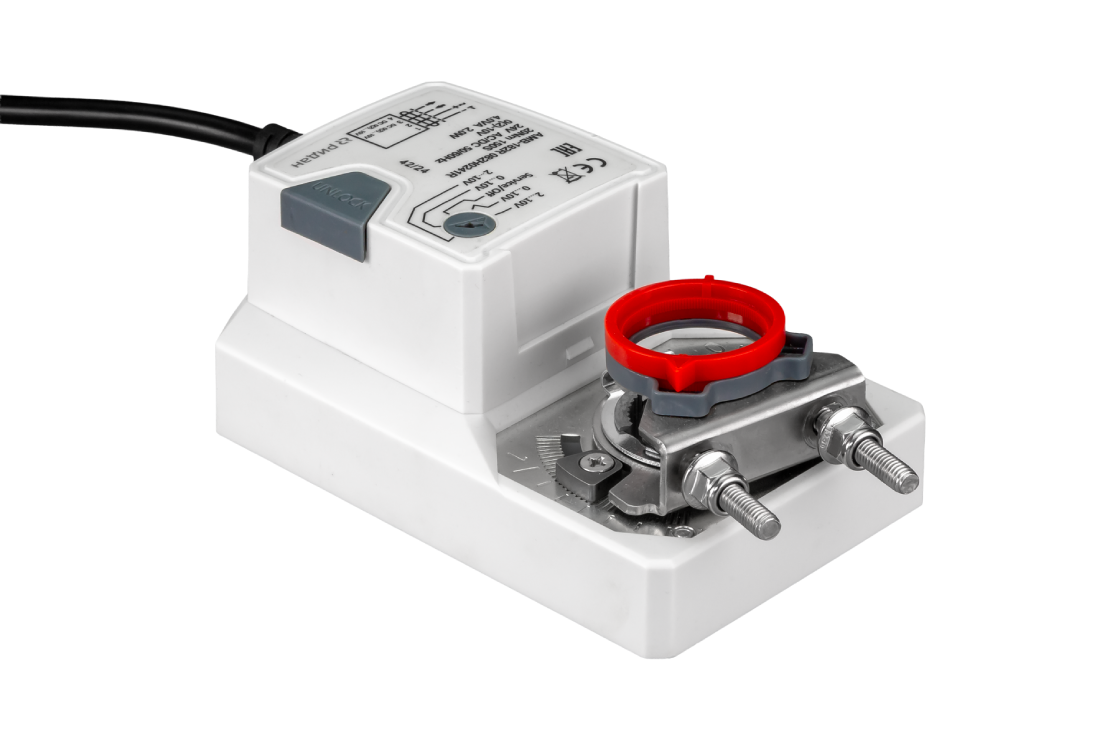

Артикул: 082H0240R
Масса, кг, не более:
0,9
Максимальная температура теплоносителя, °C:
110
Крутящий момент, Н*м:
20
Класс защиты:
IP54
Питающее напряжение, В:
230 В пер. тока, от +10 до -15%
На складе
26 652,40 ₽
без НДС
Артикул: 082H0241R
Масса, кг, не более:
0,9
Максимальная температура теплоносителя, °C:
110
Крутящий момент, Н*м:
20
Класс защиты:
IP54
Питающее напряжение, В:
24 В пер. тока/пост. Тока
На складе
32 918,75 ₽
без НДС
Артикул: 082H0270R1
Концевой выключатель:
да
Масса, кг, не более:
0,45
Максимальная температура теплоносителя, °C:
110
Крутящий момент, Н*м:
10
Класс защиты:
IP42 в соответствии с EN 60529
На складе
22 444,55 ₽
без НДС
Артикул: 082H0271R1
Концевой выключатель:
да
Масса, кг, не более:
0,45
Максимальная температура теплоносителя, °C:
110
Крутящий момент, Н*м:
10
Класс защиты:
IP42 в соответствии с EN 60529
На складе
20 080,15 ₽
без НДС

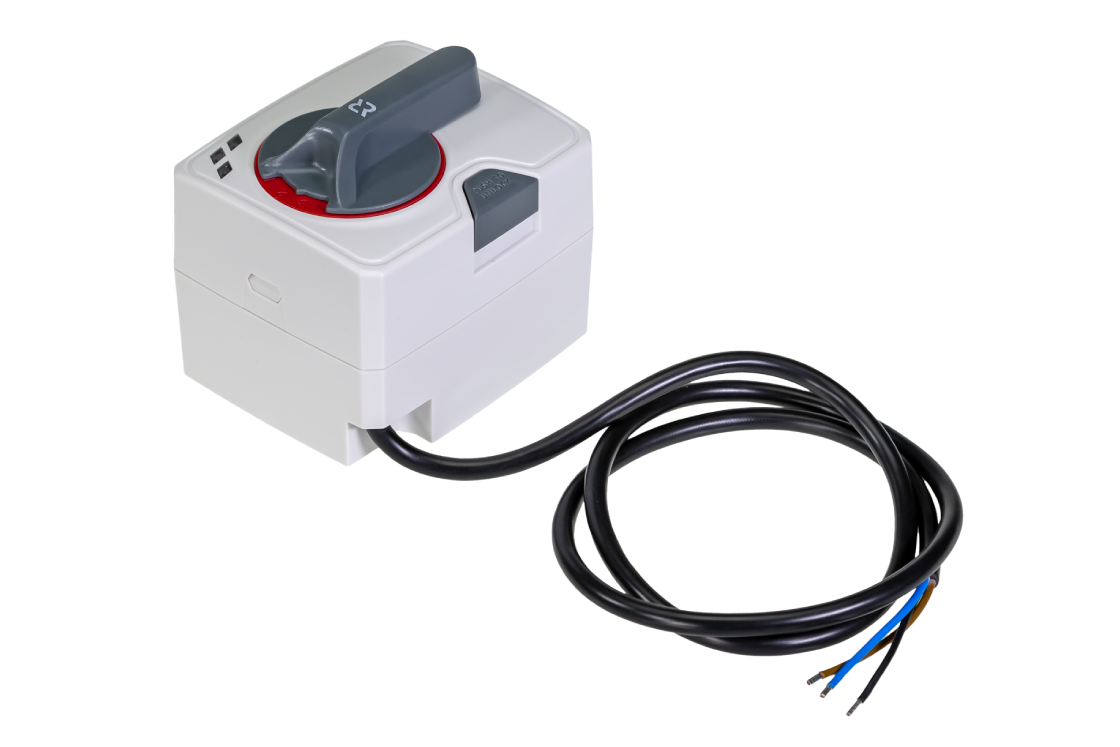

Артикул: 082H0273R1
Концевой выключатель:
да
Масса, кг, не более:
0,45
Максимальная температура теплоносителя, °C:
110
Крутящий момент, Н*м:
10
Класс защиты:
IP42 в соответствии с EN 60529
На складе
22 444,55 ₽
без НДС
Вопросы о товарах
Какие аналоги у ESBE VRG131 (15-4.0) и сервопривода ARA659?
Клапан VRG131 → HRB-3R, арт. 065Z0404R (но он Ду20, Kvs=4).
Привод ARA659 → AMB-162R, арт. 082H0241R.
Важно: Привод Ридан совместим только с клапанами Ридан. Поэтому менять нужно оба компонента вместе.
После автоматической замены привода в корзине на 082H0214R (AMB‑162R) пользователь спрашивает, нужно ли заказывать к нему монтажные комплекты 082H0210R или 082H0211R.
Нет, заказывать их не нужно. Конструкция привода AMB‑162R (082H0214R) позволяет выполнить его монтаж на соответствующий клапан без применения дополнительных монтажных комплектов. Данные аксессуары (082H0210R/082H0211R) предназначены для других моделей или типов установки.
Возможна ли установка ремкомплекта «Ридан» 065Z0456R на клапан Danfoss HFE-3?
Установка возможна. Сальниковый блок и комплект прокладок HFE-3R (065Z0456R) производства «Ридан» совместимы с клапаном Danfoss HFE-3.
Совместимы ли привод 082H0230R (AMB-162R) и клапан 065Z0403R (HRB-3R Ду15), и если да, то с помощью какого монтажного комплекта?
Указанные привод и клапан полностью совместимы. Привод AMB-162R является штатным для клапанов серии HRB-3R, и его установка на модель Ду15 (065Z0403R) выполняется напрямую, без использования дополнительных монтажных комплектов или адаптеров.
Вопросы по использованию термостата KP76R с приводом AMB 162R для клапана HFE-3R и углу поворота привода.
Связка KP76R + AMB 162R + HFE-3R технически реализуема. Основное внимание — на схему управления: для прямого подключения убедитесь, что контакты термостата рассчитаны на ток двигателя привода, иначе используйте реле. Привод AMB 162R подходит для клапана HFE-3R. Что касается угла поворота, у трехпозиционных приводов стандартный рабочий ход составляет 90 градусов.
Можно ли использовать привод Danfoss AMB 162 для управления клапаном Ридан HRB-3R (арт. 065Z0404R)?
Использование привода Danfoss AMB 162 с клапаном Ридан HRB-3R технически невозможно из-за несовпадения механических интерфейсов (креплений). Эти устройства предназначены для работы в рамках экосистемы своей марки и не являются взаимозаменяемыми.
Запрос на привод с IP54 для клапанов HRB-3R: возможность использования AMB-182R или наличие других моделей.
К сожалению, задача не имеет решения в рамках существующего ассортимента. Привод AMB-182R несовместим с данными клапанами по размеру (предназначен для диаметров от 125 мм). Для клапанов HRB-3R указанных типоразмеров штатно применяется привод AMB-162R, но ни он, ни какие-либо другие приводы для этой серии не выпускаются в исполнениях со степенью защиты IP44 или IP54.
Уточнение по приводу 082H0214R: как реализована сигнализация положений и схема подключения.
Привод 082H0214R оснащён одним переключающим контактом (реле) для сигнализации. Он не обеспечивает раздельной индикации двух крайних положений. Его контактная группа работает по принципу: в одном фиксированном крайнем положении замыкается пара COM-NO, а во всём остальном диапазоне, включая другое крайнее положение, активна пара COM-NC. Для подключения питания, управления и этого сигнального контакта требуется кабель с 6 жилами.
Необходима схема и уточнение по управляющему напряжению для дистанционного запуска привода AMB-162R.
Привод AMB-162R управляется импульсным сигналом 24В, подаваемым на черный провод. Наличие этого сигнала при поданном питании заставляет привод вращаться в одном направлении, его отсутствие — в противоположном. Таким образом, для дистанционного управления достаточно включать/выключать напряжение 24В на черном проводе. Если схема подключена верно, а реакции нет, возможна неисправность, требующая обращения в сервис.
Можно ли вместо AMZ113 Ду32 поставить HRB-3R 065Z0408R? Какой к нему привод?
Да, можно, но учтите, что HRB-3R не полностью герметичен (есть протечка). Привод к нему — AMB-162R.
