Клапан регулирующий VF-3R фланцевый Ридан
Регулирующий клапан Ридан VF-3R предназначен для применения в системах тепло- и холодоснабжения зданий.
Клапан применяется:
- ARV(E)–1000R (DN 15–50),
- ARV(E)–1000R SU/SD (DN 15–50),
- AMV(E)–1800R (DN 65–80),
- AMV–2000R SU/SD (DN 65–80),
- AME–2000R SU/SD (DN 65–80),
- AMV(E)–3000R (DN 100–150),
- AMV(E)–3000R SU/SD (DN 100–150),
- AMV(E)–6500R (DN 100–250),
- AMV(E)–10KR (DN 100–300),
- AMV(E)–26KSR (DN 350–400).
Особенности:
- Низкий показатель протечки 0,01% от КVS для DN = 15–300 мм.
- Быстрый монтаж приводов.
- Могут использоваться как для смешения, так и для разделения потоков.
Вопросы о товарах категории
12/24/36/48

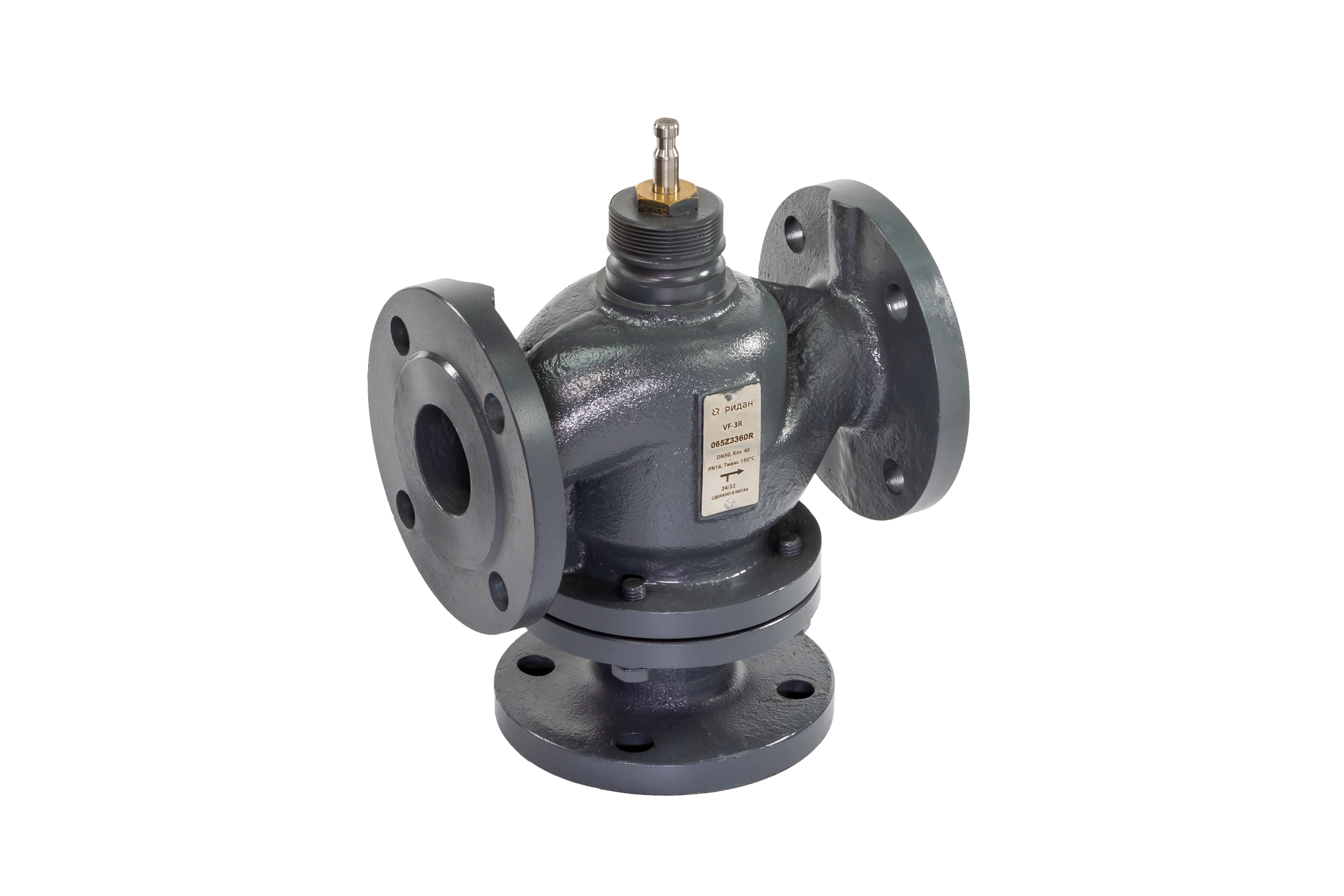

Артикул: 065B3125R
H, мм:
293
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе
457 801,20 ₽
без НДС
Артикул: 065B3150R
H, мм:
323
Рабочая среда:
Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе
473 757,45 ₽
без НДС
Артикул: 065B4200R
H, мм:
386
Рабочая среда:
Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе
1 351 068,30 ₽
без НДС
Артикул: 065B4250R
H, мм:
536
Рабочая среда:
Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе
1 871 283,45 ₽
без НДС
Артикул: 065B4300R
H, мм:
593
Рабочая среда:
Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0–150
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе
2 395 244,15 ₽
без НДС
Артикул: 065B4350R
H, мм:
660
Рабочая среда:
Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0–150
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе
2 656 359,70 ₽
без НДС
Артикул: 065B4400R
H, мм:
694
Рабочая среда:
Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0–150
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе
3 317 799,45 ₽
без НДС
Артикул: 065Z3351R2
H, мм:
128
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе
101 479,45 ₽
без НДС
Артикул: 065Z3352R2
H, мм:
128
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе
101 479,45 ₽
без НДС
Артикул: 065Z3353R2
H, мм:
128
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе
101 479,45 ₽
без НДС
Артикул: 065Z3354R2
H, мм:
128
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе
101 479,45 ₽
без НДС
Артикул: 065Z3355R2
H, мм:
128
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе
101 479,45 ₽
без НДС
Артикул: 065Z3356R2
H, мм:
143
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе
113 179,55 ₽
без НДС
Артикул: 065Z3357R2
H, мм:
152.5
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе
127 283,15 ₽
без НДС
Артикул: 065Z3358R2
H, мм:
178.5
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе
142 463,15 ₽
без НДС
Артикул: 065Z3359R2
H, мм:
194
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе
162 416,80 ₽
без НДС

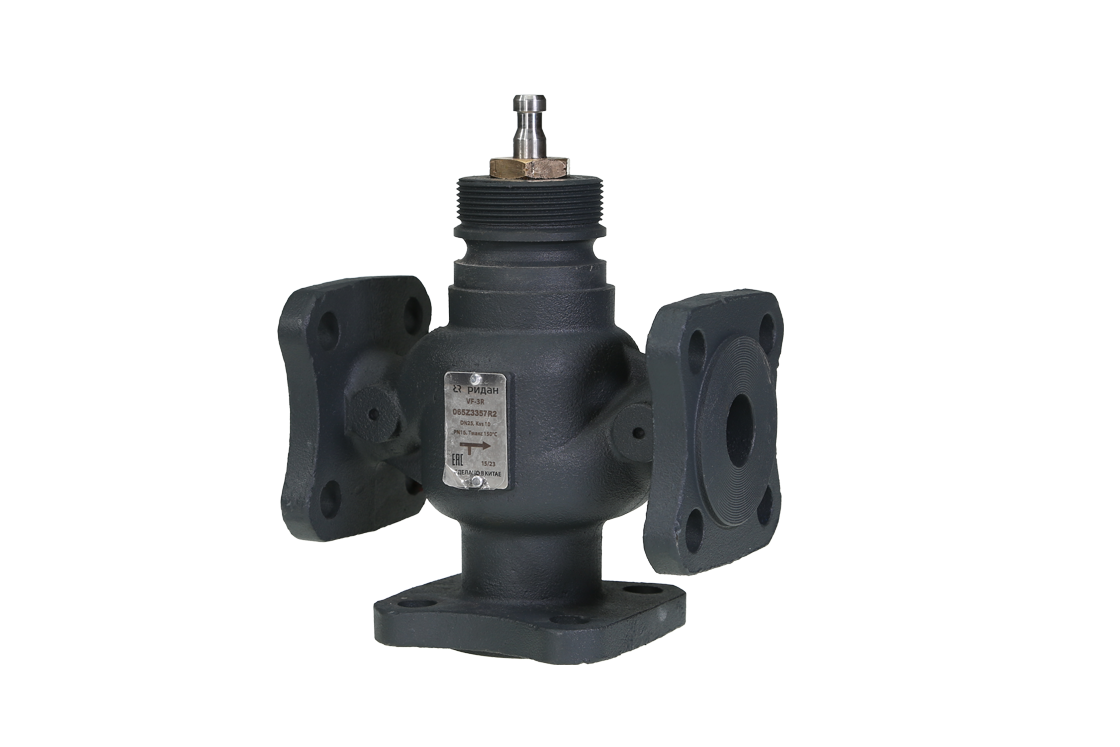

Артикул: 065Z3360R2
H, мм:
212
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе
187 178,60 ₽
без НДС
Артикул: 065Z3361R
H, мм:
206
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе
313 525,65 ₽
без НДС
Артикул: 065Z3362R
H, мм:
209
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе
363 240,15 ₽
без НДС
Артикул: 065Z3363R
H, мм:
247
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе
408 090,15 ₽
без НДС
Вопросы о товарах
Просьба подтвердить, что к клапану VF‑3R DN50 (065Z3360R2) корректно подобраны управляющий привод (ARE‑1000R, 082G6017R) и подогреватель штока (065Z7020R) для работы в системе водоснабжения с температурой от -2°C до +50°C и давлением до 10 бар.
Подбор подтверждается как технически корректный. Электропривод ARE‑1000R с артикулом 082G6017R является штатным приводом для данного клапана. Подогреватель штока 065Z7020R, рассчитанный на диапазон диаметров, включающий DN50, обеспечит защиту от замерзания штока клапана в указанных условиях и соответствует рабочему давлению системы.
Проверка возможности работы клапана VF-3R с приводом ARE-1000R в неотапливаемом помещении с температурой до -20°C.
Стандартные исполнения клапана VF-3R и привода ARE-1000R не предназначены для работы при отрицательных температурах вплоть до -20°C. Для таких условий требуются специальные морозостойкие исполнения или дополнительные меры по обогреву и теплоизоляции узла, которые не предусмотрены в базовой комплектации.
Комплектация, установка и монтажные требования для трехходового клапана VF-3R Ду400.
Клапан VF-3R DN400 комплектуется штатным байпасным адаптером (фланец EN1092-2), который критически важен для его функционирования. В части монтажа необходимо соблюдать требования к прямым участкам в зависимости от режима:
Для регулирования: Участок 5–10 DN перед клапаном.
Для переключения: Участки 1–2 DN до и после клапана.
Эти условия обеспечивают корректную работу и долгий срок службы арматуры.
Необходима автоматизация узла на базе клапана VF-3R и привода AME-1800R для перенаправления потока при T > +15°C.
С учётом простоты алгоритма (однопороговая логика) применение полноценного контроллера избыточно. Достаточно использовать реле температуры с установкой уставки на +15°C. Его выходные контакты подключаются к управляющим клеммам привода AME-1800R, что обеспечит переключение клапана при превышении заданной температуры.
