Ручной балансировочный клапан MNF-R Ридан с фланцевым присоединением
Ручной балансировочный клапан с фланцевым присоединением, предназначенный для гидравлической балансировки систем тепло- и холодоснабжения.
MNF-R — это ручной балансировочный клапан с фланцевым присоединением, предназначенный для гидравлической балансировки систем тепло- и холодоснабжения.
Клапан MNF-R устанавливается на подающий или обратный трубопровод и применяется в системах с постоянным расходом.
MNF-R сочетает в себе как ручной балансировочный, так и запорный клапан, имеет удобную шкалу настройки и может быть заблокирован от стороннего вмешательства.
Материал корпуса MNF-R — чугун. Теплоноситель, применяемый с клапаном — вода или водогликолевые смеси для систем отопления и охлаждения с температурой от -20 до 150 °С.
Ручные балансировочные клапаны MNF представлены в нескольких исполнениях:
- С диаметрами от 15 до 400 мм;
- С условным давлением PN16 и PN25.
Вопросы о товарах категории
12/24/36/48

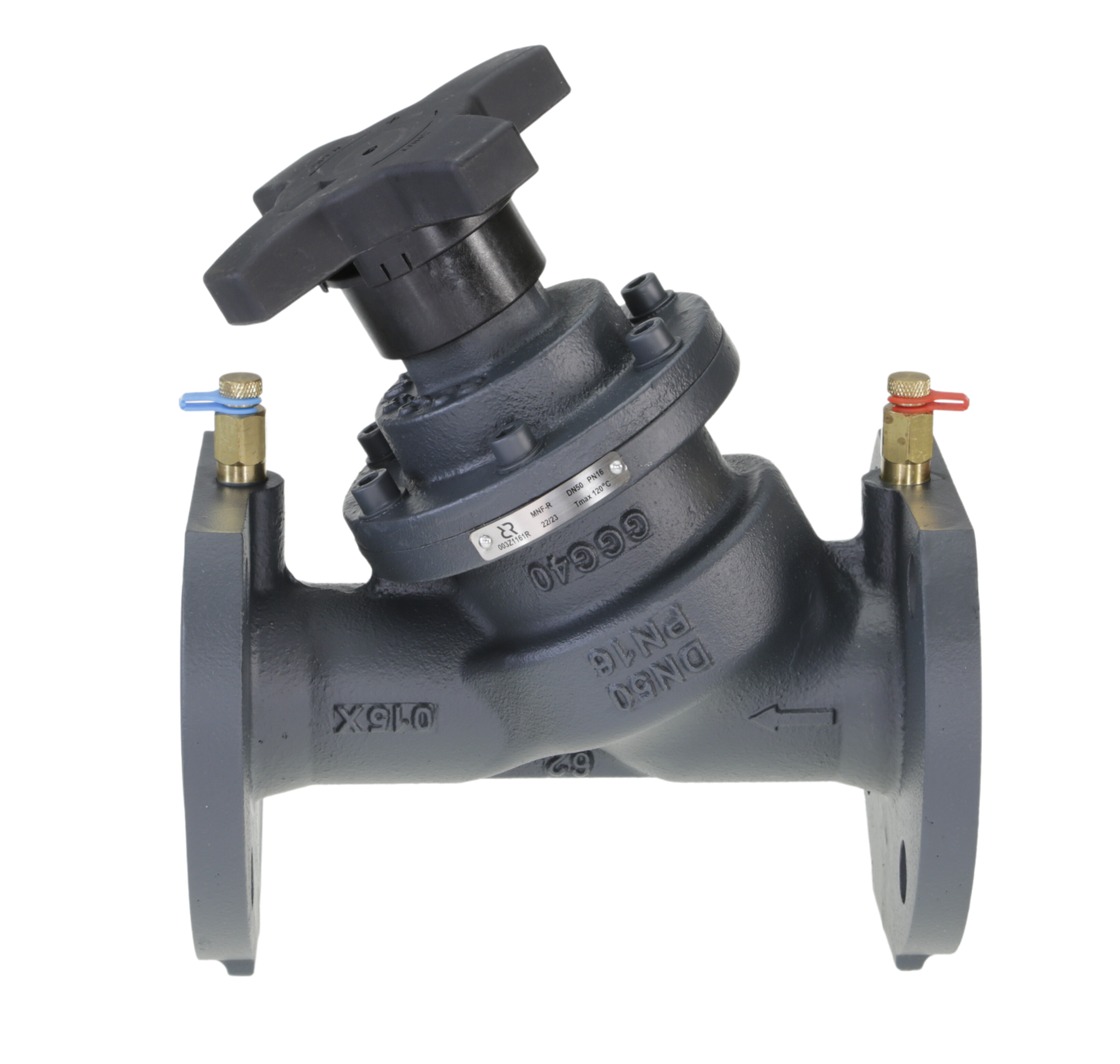

Артикул: 003Z1162R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
120
Герметичность затвора (объем протечки / класс герметичности):
Класс А
D, мм:
145
На складе
51 790,25 ₽
без НДС
Артикул: 003Z1163R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
120
Герметичность затвора (объем протечки / класс герметичности):
Класс А
D, мм:
160
На складе
85 535,85 ₽
без НДС
Артикул: 003Z1164R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
120
Герметичность затвора (объем протечки / класс герметичности):
Класс А
D, мм:
180
На складе
120 219,85 ₽
без НДС
Артикул: 003Z1165R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
120
Герметичность затвора (объем протечки / класс герметичности):
Класс А
D, мм:
210
На складе
173 211,85 ₽
без НДС
Артикул: 003Z1166R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
120
Герметичность затвора (объем протечки / класс герметичности):
Класс А
D, мм:
240
На складе
227 079 ₽
без НДС
Артикул: 003Z1167R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
120
Герметичность затвора (объем протечки / класс герметичности):
Класс А
D, мм:
295
На складе
495 988,10 ₽
без НДС
Артикул: 003Z1168R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
120
Герметичность затвора (объем протечки / класс герметичности):
Класс А
D, мм:
355
На складе
890 155,20 ₽
без НДС

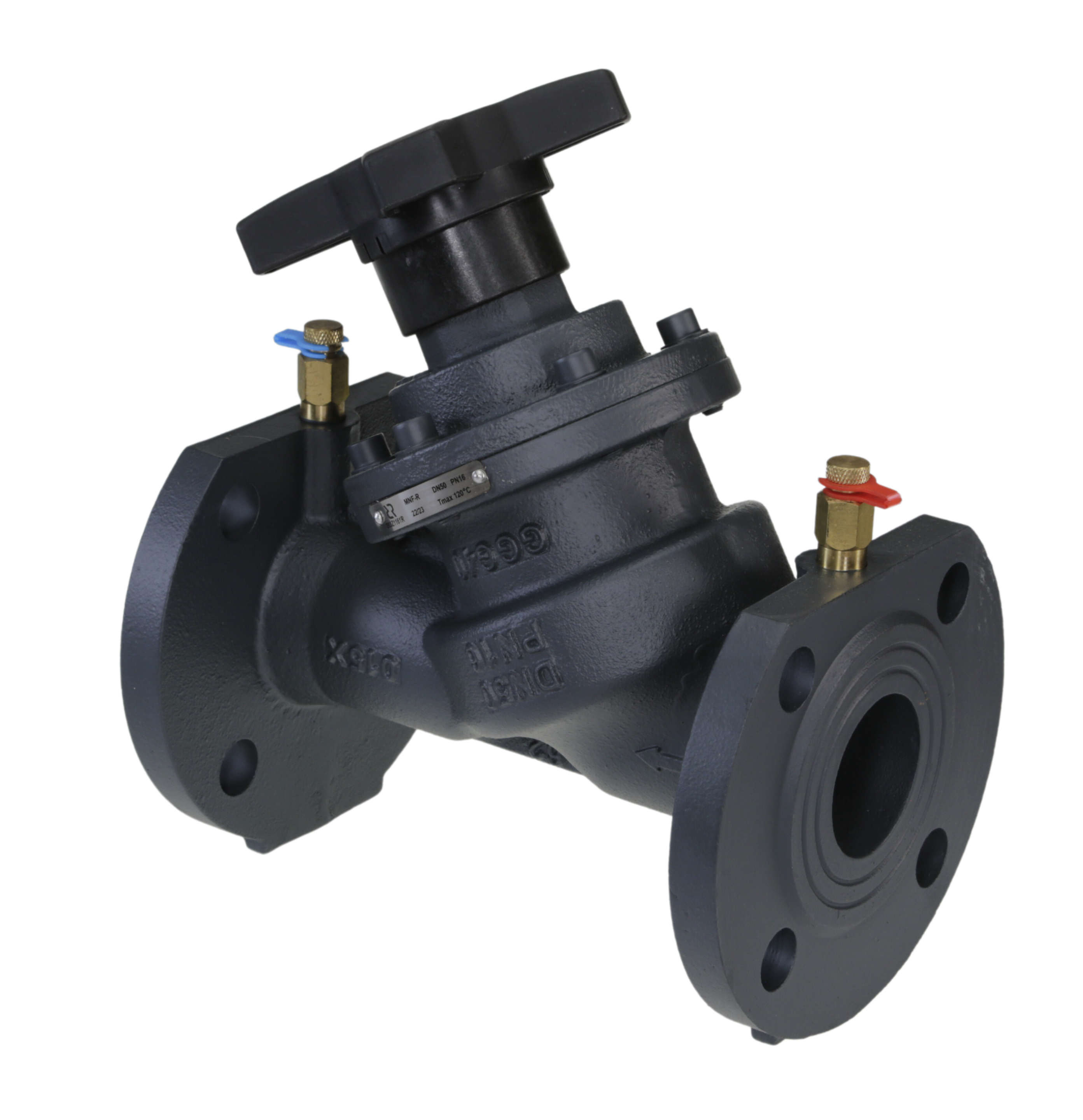

Артикул: 003Z1169R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
120
Герметичность затвора (объем протечки / класс герметичности):
Класс А
D, мм:
410
На складе
1 175 047 ₽
без НДС
Артикул: 003Z1170R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
150
Герметичность затвора (объем протечки / класс герметичности):
Класс А
D, мм:
125
На складе
53 294,45 ₽
без НДС
Артикул: 003Z1171R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
150
Герметичность затвора (объем протечки / класс герметичности):
Класс А
D, мм:
145
На складе
64 738,10 ₽
без НДС
Артикул: 003Z1172R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
150
Герметичность затвора (объем протечки / класс герметичности):
Класс А
D, мм:
160
На складе
106 920,10 ₽
без НДС
Артикул: 003Z1173R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
150
Герметичность затвора (объем протечки / класс герметичности):
Класс А
D, мм:
190
На складе
150 275,10 ₽
без НДС
Артикул: 003Z1174R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
150
Герметичность затвора (объем протечки / класс герметичности):
Класс А
D, мм:
220
На складе
216 515,10 ₽
без НДС
Артикул: 003Z1175R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
150
Герметичность затвора (объем протечки / класс герметичности):
Класс А при давлении до PN16
D, мм:
250
На складе
283 848,75 ₽
без НДС
Артикул: 003Z1176R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
150
Герметичность затвора (объем протечки / класс герметичности):
Класс А при давлении до PN16
D, мм:
310
На складе
619 985,70 ₽
без НДС
Артикул: 003Z1177R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
150
Герметичность затвора (объем протечки / класс герметичности):
Класс А при давлении до PN16
D, мм:
370
На складе
1 112 694 ₽
без НДС
Артикул: 003Z1178R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
150
Герметичность затвора (объем протечки / класс герметичности):
Класс А при давлении до PN16
D, мм:
430
На складе
1 468 808,75 ₽
без НДС

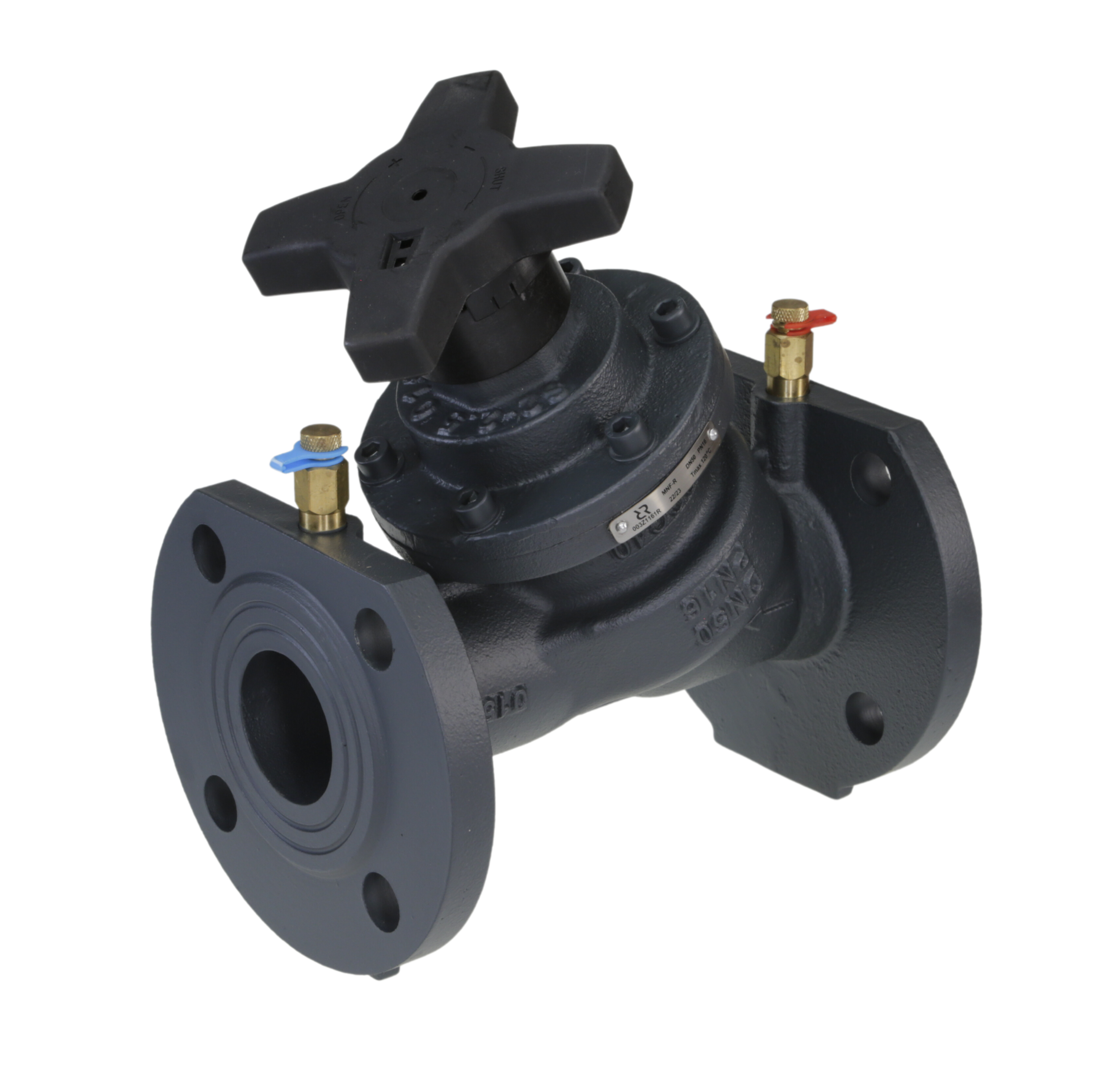

Артикул: 003Z1185R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
120
Герметичность затвора (объем протечки / класс герметичности):
Класс D
D, мм:
65
На складе
14 378,45 ₽
без НДС
Артикул: 003Z1186R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
120
Герметичность затвора (объем протечки / класс герметичности):
Класс D
D, мм:
75
На складе
16 171,30 ₽
без НДС
Артикул: 003Z1187R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
120
Герметичность затвора (объем протечки / класс герметичности):
Класс D
D, мм:
85
На складе
18 247,05 ₽
без НДС
Артикул: 003Z1188R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
120
Герметичность затвора (объем протечки / класс герметичности):
Класс D
D, мм:
100
На складе
25 258,60 ₽
без НДС
Артикул: 003Z1189R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
120
Герметичность затвора (объем протечки / класс герметичности):
Класс D
D, мм:
110
На складе
31 626,15 ₽
без НДС
Артикул: 003Z1190R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
120
Герметичность затвора (объем протечки / класс герметичности):
Класс А при давлении до PN9
D, мм:
520
На складе
1 602 934,40 ₽
без НДС
Артикул: 003Z1191R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
120
Герметичность затвора (объем протечки / класс герметичности):
Класс А при давлении до PN9
D, мм:
580
На складе
2 585 282,80 ₽
без НДС
Артикул: 003Z1192R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
150
Герметичность затвора (объем протечки / класс герметичности):
Класс D
D, мм:
65
На складе
17 972,20 ₽
без НДС
Артикул: 003Z1193R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
150
Герметичность затвора (объем протечки / класс герметичности):
Класс D
D, мм:
75
На складе
20 213,55 ₽
без НДС
Артикул: 003Z1194R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
150
Герметичность затвора (объем протечки / класс герметичности):
Класс D
D, мм:
85
На складе
22 809,10 ₽
без НДС
Артикул: 003Z1195R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
150
Герметичность затвора (объем протечки / класс герметичности):
Класс D
D, мм:
100
На складе
31 573,25 ₽
без НДС
Артикул: 003Z1196R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
150
Герметичность затвора (объем протечки / класс герметичности):
Класс D
D, мм:
110
На складе
39 532,40 ₽
без НДС
Артикул: 003Z1197R
Рабочая среда:
Вода и водные растворы гликоля 50%
Тип присоединения к трубопроводу:
Фланцы EN 1092-2
Температура рабочей среды, °С:
150
Герметичность затвора (объем протечки / класс герметичности):
Класс А при давлении до PN9
D, мм:
490
На складе
2 003 668 ₽
без НДС
Вопросы о товарах
Какие аналоги клапанов APF и MNF на Ду80?
APF Ду80 → Замените на комплект 003Z5774R (Kvs 80).
MNF Ду80 → Замените на 003Z1063R.
Примечание: APF на Ду125 не выпускается. Для его замены потребуется подобрать комплект по каталогу (VFG-2R + AFP-R + 2x AF-R), уточнив Kvs и диапазон настройки.
Можно ли ставить клапан MNF-R (003Z1161R) на горизонтали ручкой вниз?
Можно, но это не лучший вариант. Рекомендуется ставить рукояткой вверх. Если всё же ставите ручкой вниз — обязательно убедитесь, что в системе чистый теплоноситель.
Нужен аналог «Ридан» на клапан Danfoss MNF Ду40 (арт. 003Z1189).
Аналог: 003Z1089R (MNF-R2, Ру16, Tmax 130°C).
Просьба подобрать аналог для артикула 003Z1192R.
Вместо запрошенного товара (003Z1192R) следует использовать его аналог — изделие с артикулом 003Z1092R.
Клиент просит подобрать аналог для артикула 003Z1193R.
Существует два рекомендуемых варианта замены:
Артикул 003Z1093R — это прямой аналог, доступный для заказа.
Артикул 003Z1086R — это аналог в исполнении на рабочее давление Ру 16 бар, который следует выбрать, если это техническое требование является ключевым.
Подберите, пожалуйста, аналог товара 003Z1164R.
Для замены позиции 003Z1164R рекомендован её прямой аналог: 003Z1064R.
Подберите, пожалуйста, аналог товара 003Z1189R.
ля замены позиции 003Z1189R рекомендован её прямой аналог: 003Z1089R.
Подберите, пожалуйста, аналог товара 003Z1188R.
Для замены позиции 003Z1188R рекомендован её прямой аналог: 003Z1088R.
Запрос на подбор аналога для артикула 003Z1187R (MNF‑R DN25).
Вместо клапана 003Z1187R следует использовать его аналог — артикул 003Z1087R.
Соответствие типов клапанов в приборе PFM 5000 и процедура безопасных измерений на клапане MNF.
Для настройки прибора: Используйте соответствия: AQT = AB-QM, MNF = MSV-F2. Источником расходных характеристик служит техническая документация на конкретный клапан.
Для измерений: Под заглушками на корпусе клапана MNF находятся измерительные ниппели. Ключевое правило безопасности: Согласно инструкции на клапаны типа MSV-F2 (к которым относится MNF), все манипуляции с ниппелями (установка, снятие) должны производиться ТОЛЬКО при отсутствии давления в системе. Попытка выкрутить заглушки под давлением создает риск травмы и повреждения оборудования.
